MLCC 精密制造工艺图谱：从浆料到测试包装

本文目录 12 个章节

MLCC 的容量、一致性与可靠性并不是由某一个“高精度设备”单独决定，而是从粉体分散到最终分选的连续误差预算。前段的膜厚、印刷和叠层偏差，会在压合、切割与烧结收缩后被放大或固化。

图中指标为典型工程目标或常见范围。不同介质层厚度、尺寸代码、材料体系和设备配置会对应不同验收窗口。

图谱按照实际制造主线排列，并在每张图中同时呈现系统结构、关键指标、工艺流程和典型不良，便于用于工艺培训、方案讨论和设备能力拆解。

01 粉体与浆料制备

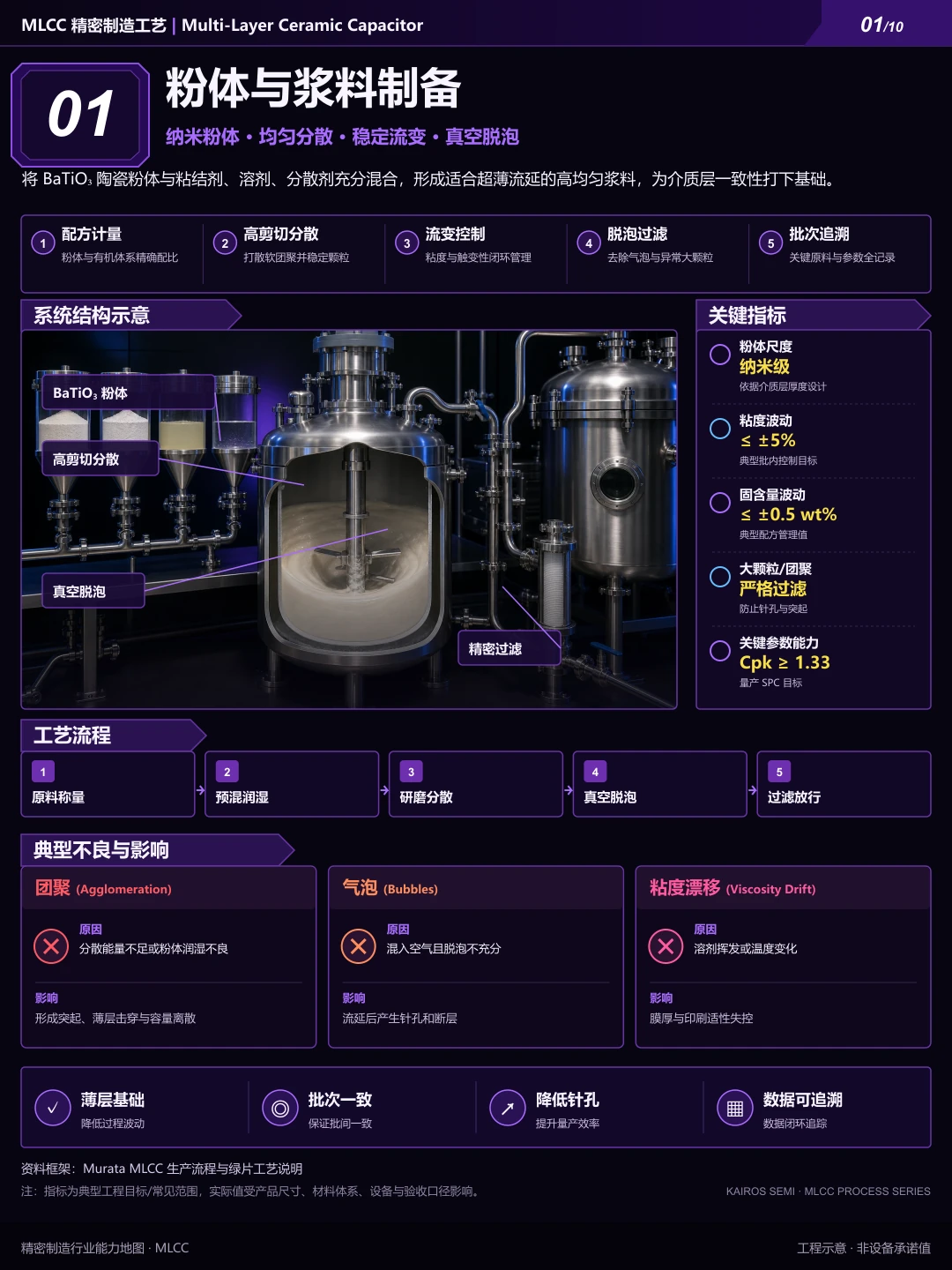

粉体与浆料制备点击图片查看细节

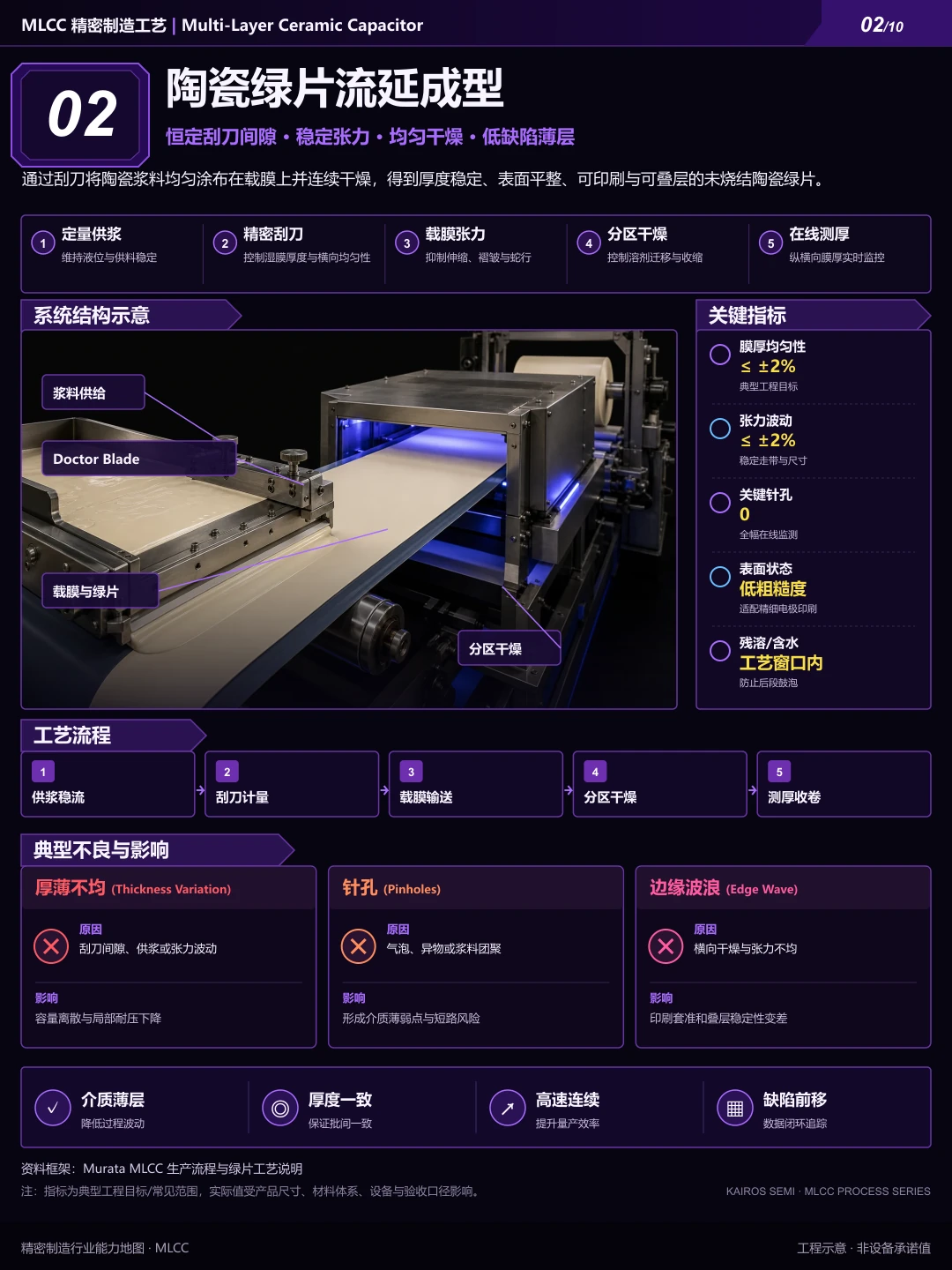

陶瓷绿片流延成型点击图片查看细节

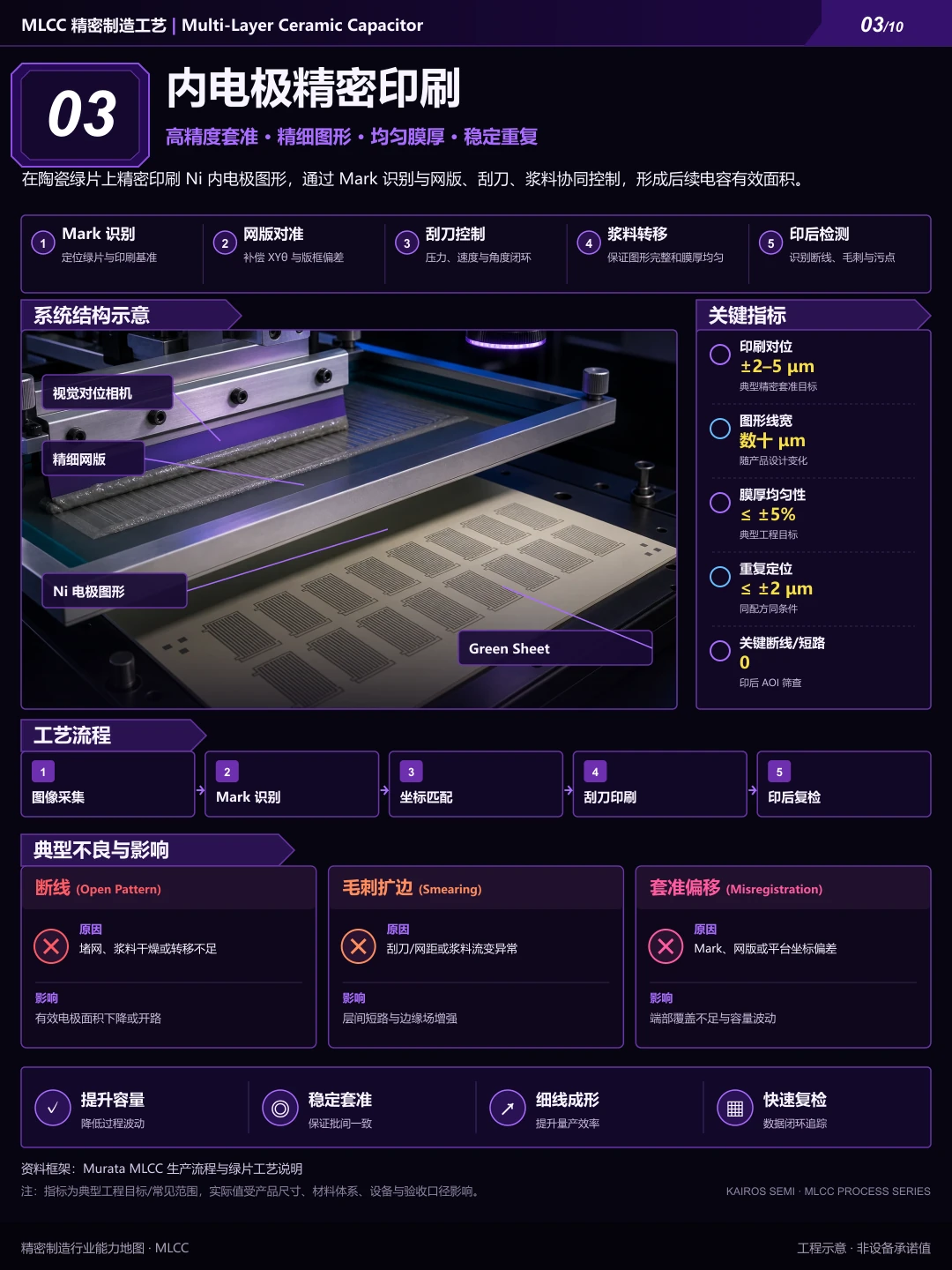

内电极精密印刷点击图片查看细节

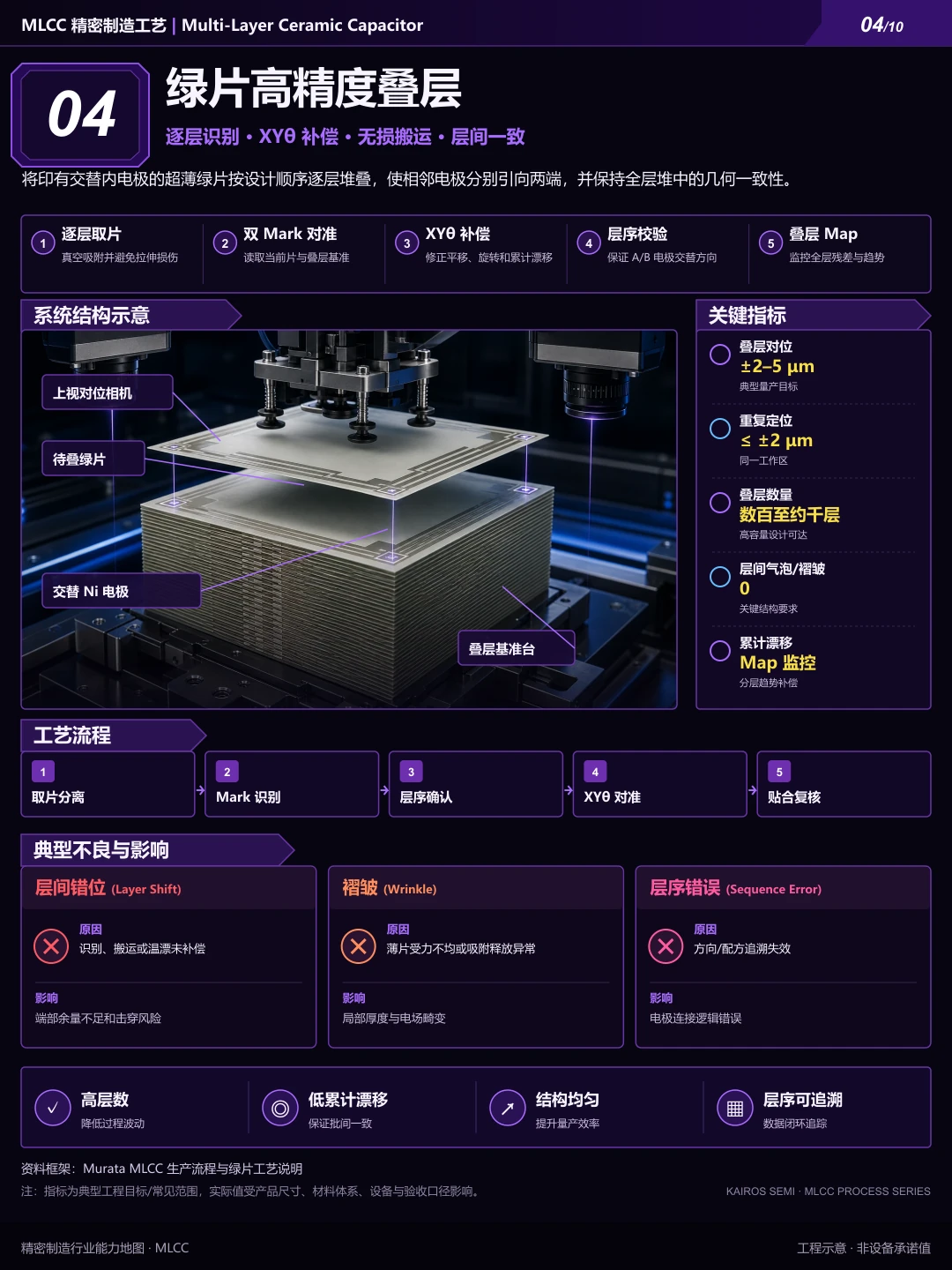

绿片高精度叠层点击图片查看细节

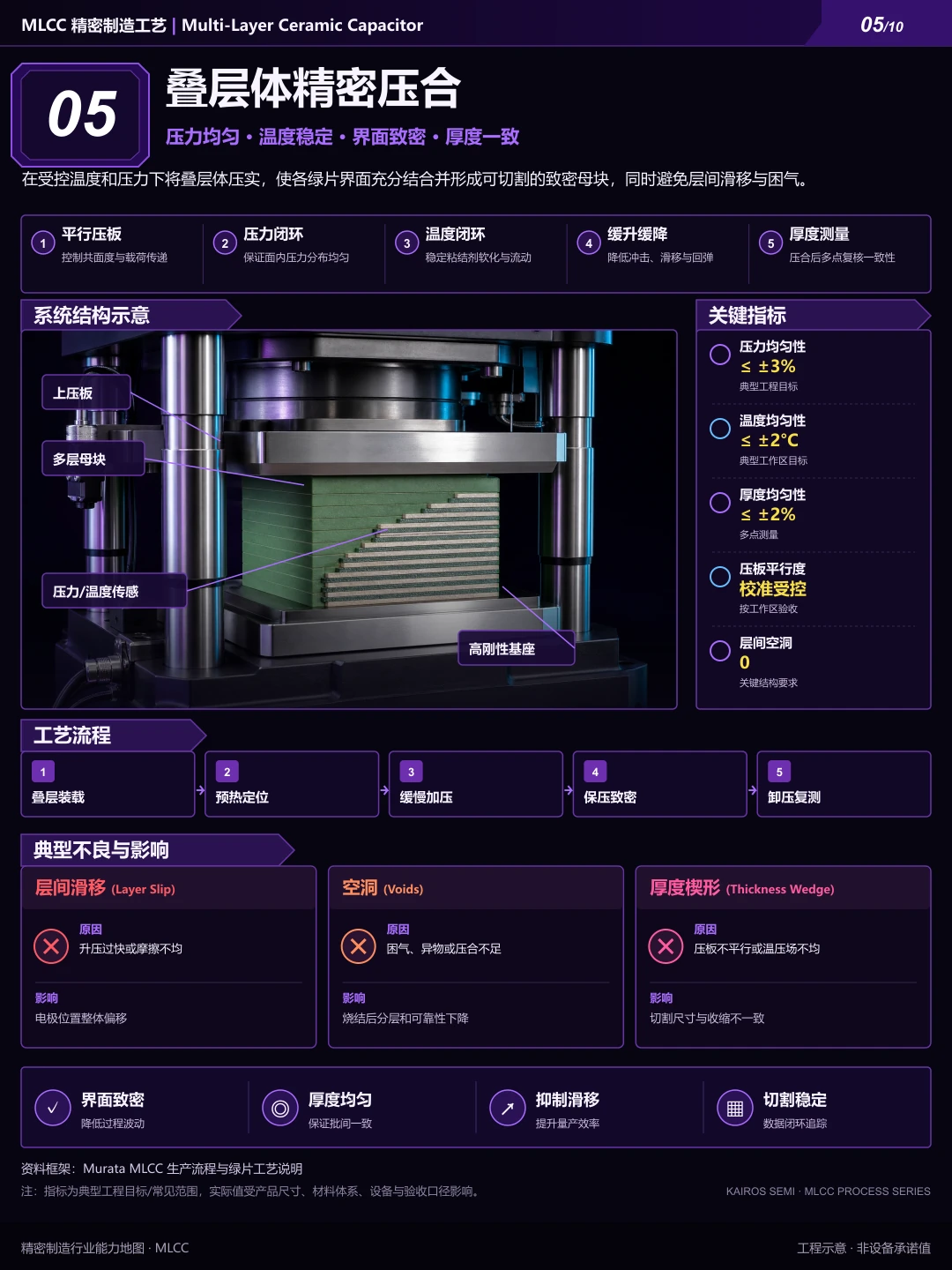

叠层体精密压合点击图片查看细节

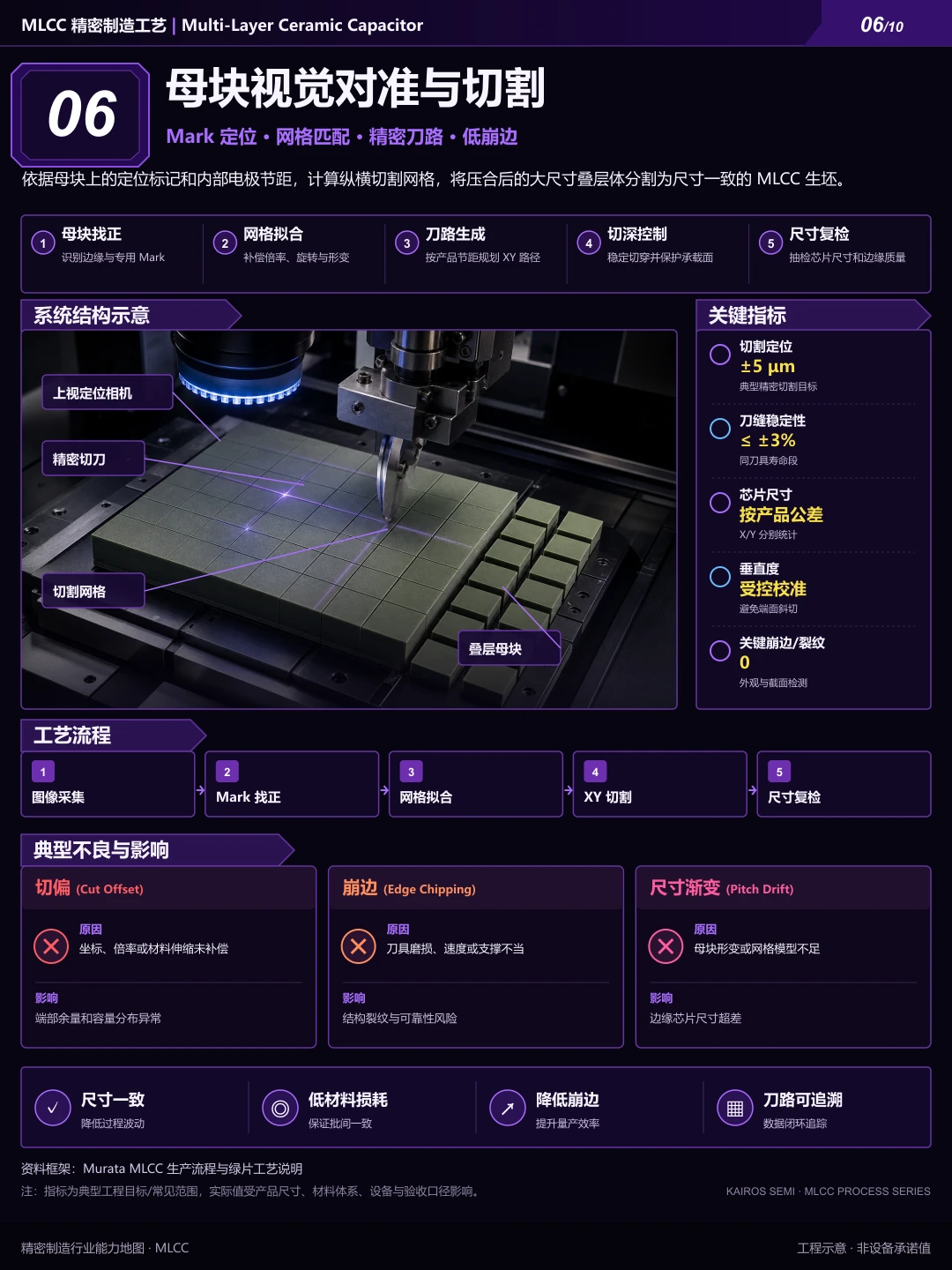

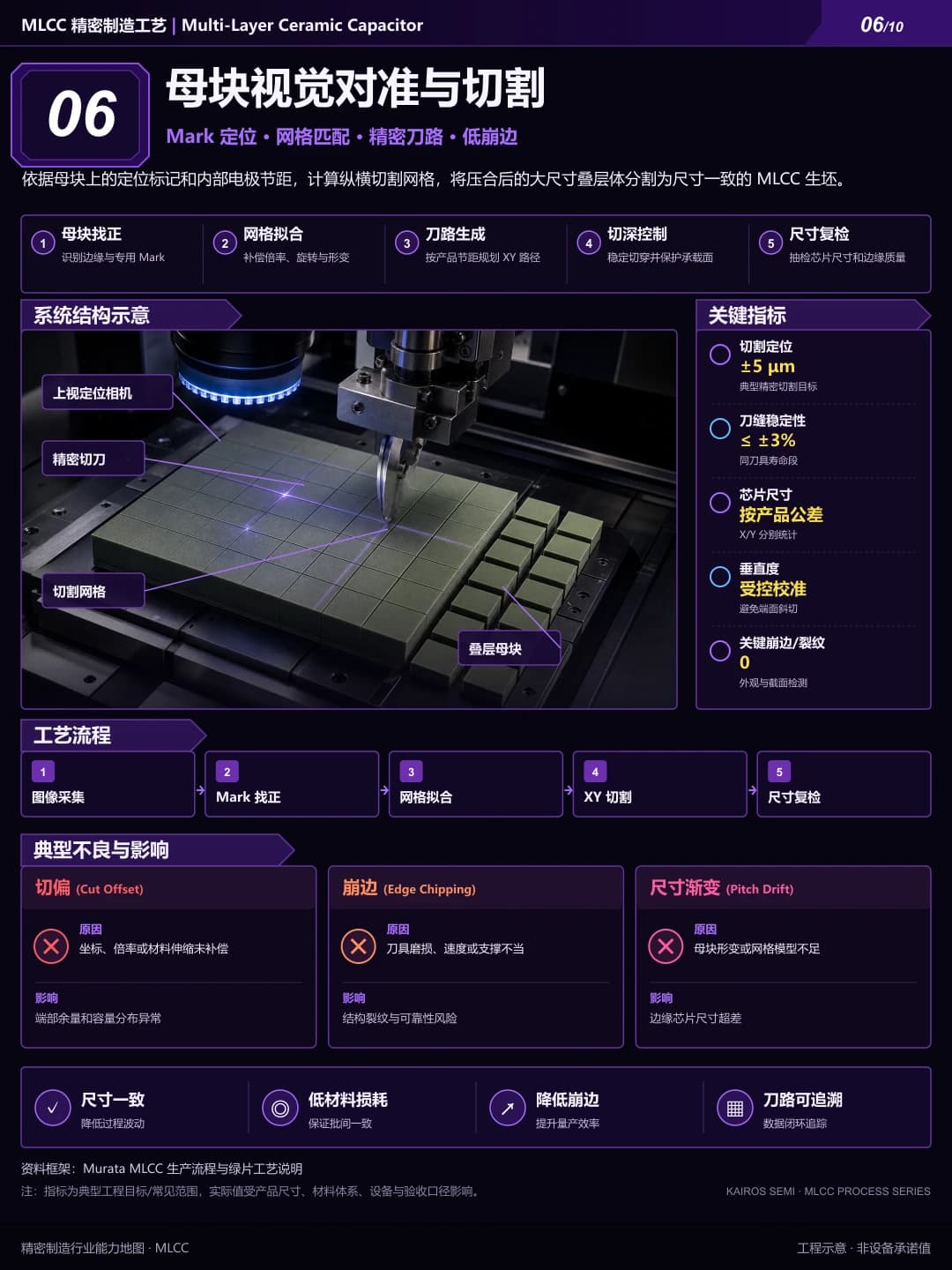

母块视觉对准与切割点击图片查看细节

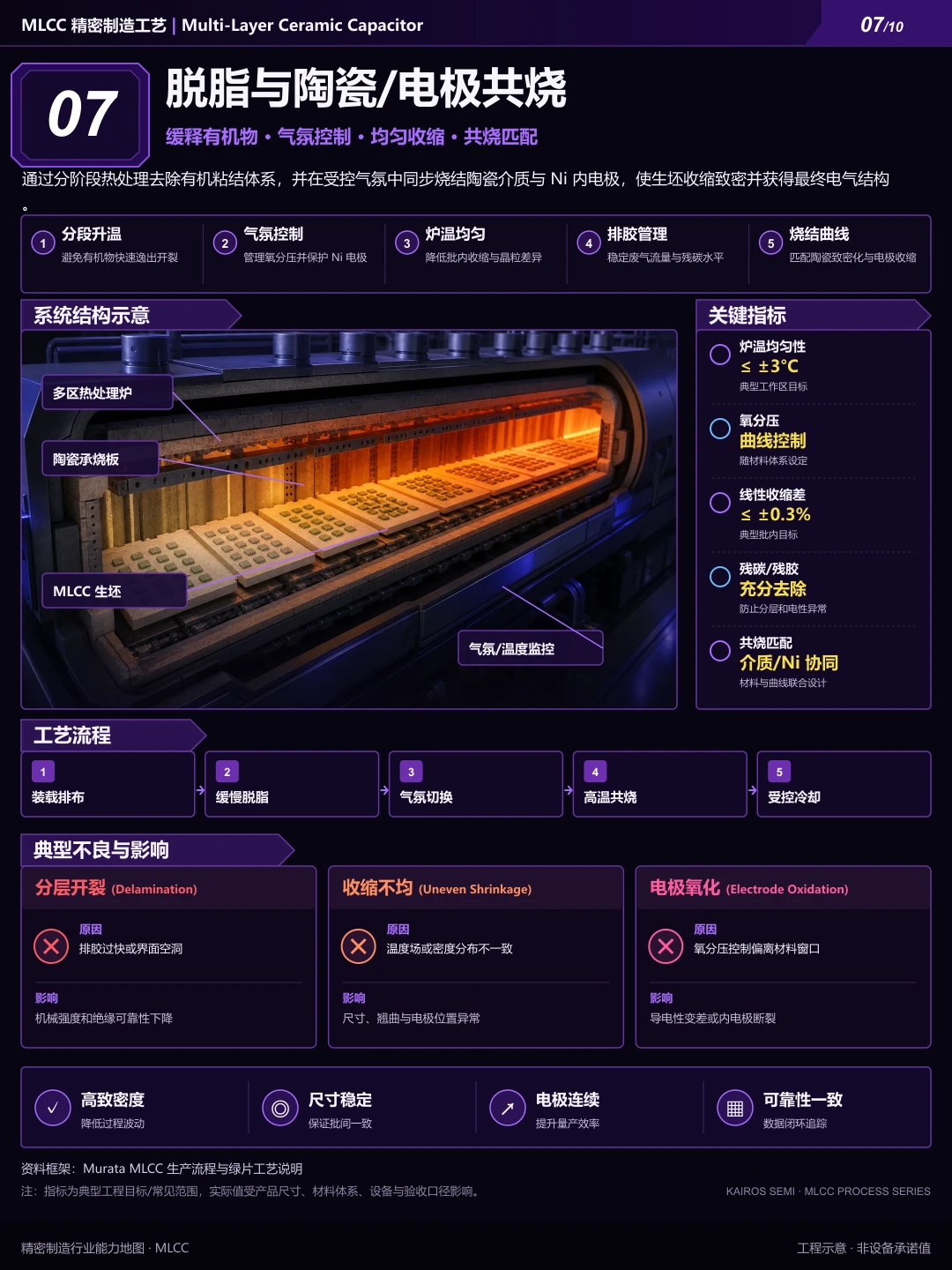

脱脂与陶瓷/电极共烧点击图片查看细节

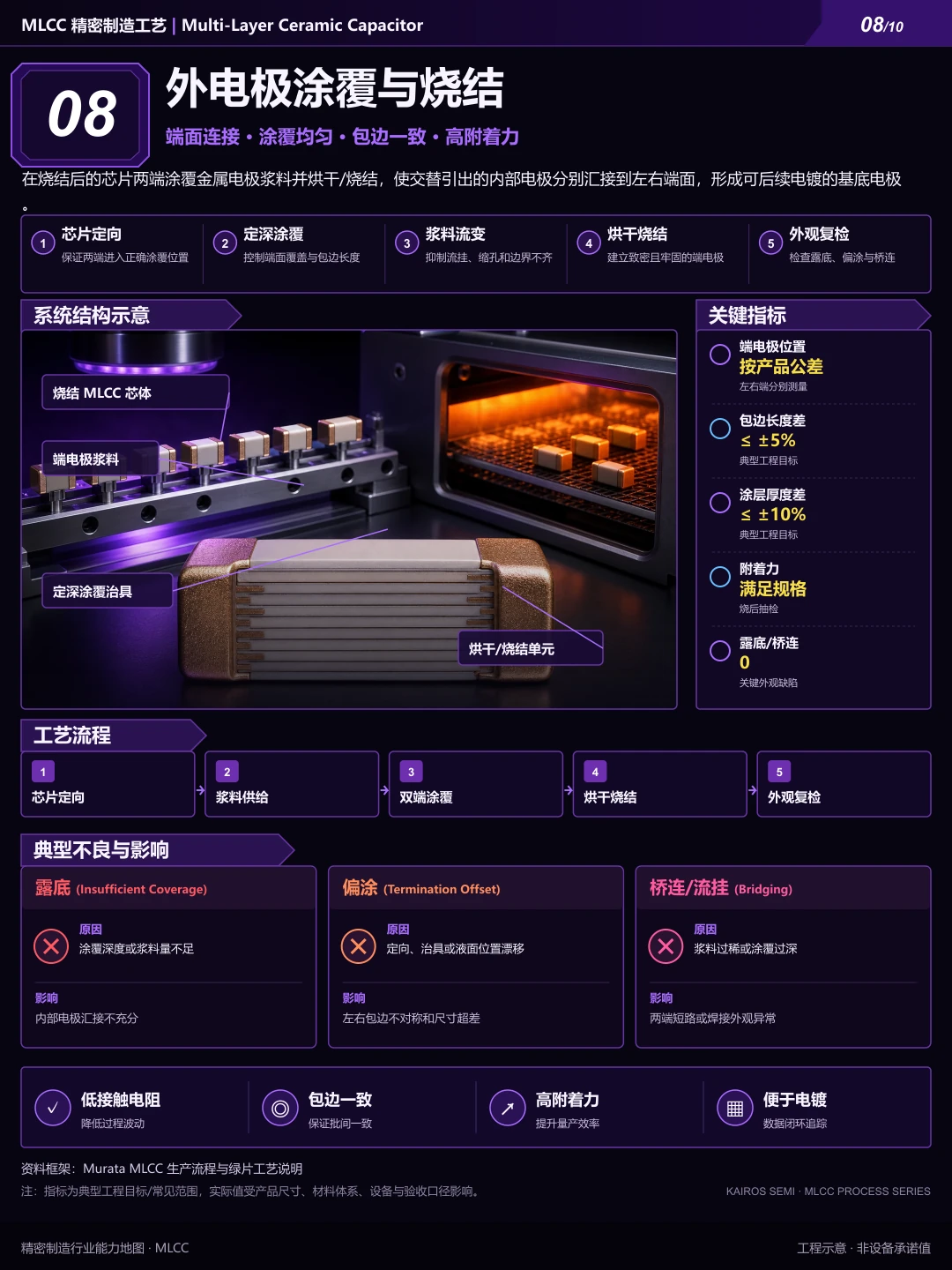

外电极涂覆与烧结点击图片查看细节

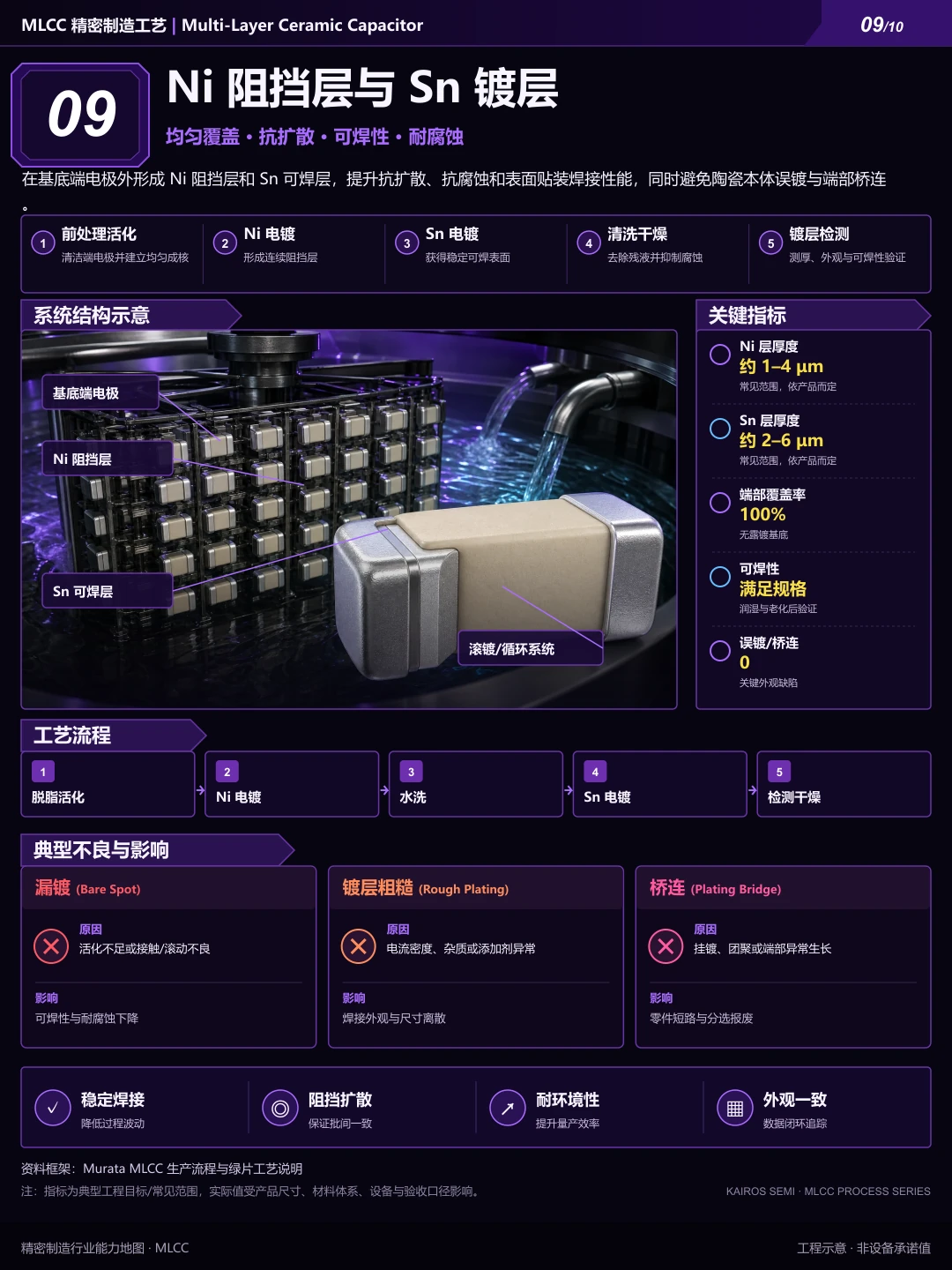

Ni 阻挡层与 Sn 镀层点击图片查看细节

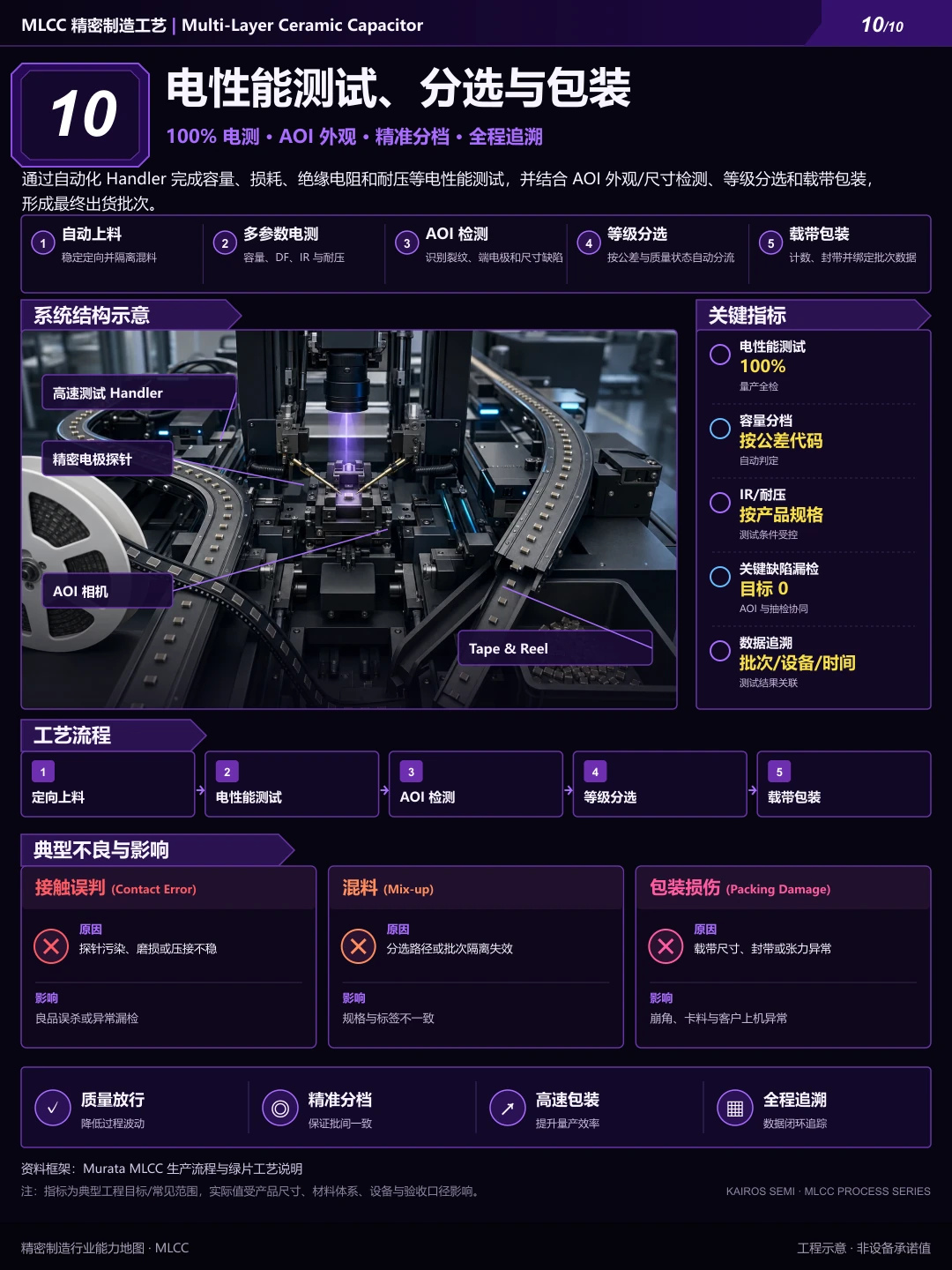

电性能测试、分选与包装点击图片查看细节

这篇笔记到这里，观察还在继续。
